Données Techniques
|
Important: Le grandMA3 grandeur nature, le grandMA3 light et leurs versions CRV sont équipés d'une alimentation sans coupure (UPS) intégrée. Pour plus d'informations sur l'UPS, voir Sécurité. |
|
|
Important: Utiliser des câbles protégés adéquatement (min. Ø = 3 x 1.0 mm²). Le câble de courant requis pour le branchement doit être conforme au standard du pays. Seul une personne qualifiée est autorisée à travailler sur le câble de courant! N'utilisez que des moniteurs dotés d'un connecteur DisplayPort natif. N'utilisez pas d'adaptateurs, par exemple DP à VGA ou similaires. |
|
| Important: Le câble d'alimentation et le connecteur ne sont pas inclus dans la livraison. |
- DMX: la longueur maximale du câble ne doit pas excéder 350 m (dans des conditions idéal).
- Utiliser un câble Ethernet de type CAT-5e ou supérieur. La longueur maximale du câble est de 75 m.

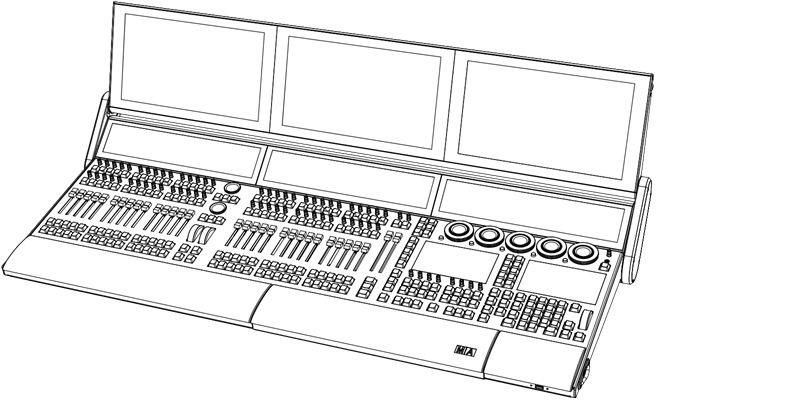

grandMA3 full-size
| Données Techniques | |
|---|---|
| Paramètres | 20 480 |
| Tension de fonctionnement | 100-240 V AC, 50/60 Hz |
| Poids net | 44 kg / 98 lbs |
| Puissance | max. 300 VA |
| Dimensions (tiroir à clavier plié et fermé) | 1 256 x 539 x 181 mm / 50 x 22 x 8 in (largeur x profondeur x hauteur) |
| Dimensions (déplié pour le fonctionnement) | 1 256 x 584 x 409 (max. 450) mm / 50 x 23 x 17 (max. 18) in (l x p x h) |
| Dimensions (clavier déplié et ouvert) | 1 256 x 871 x 255 mm / 50 x 35 x 10 in (largeur x profondeur x hauteur) |
Sorties grandMA3 full-size
| Nombre | Connecteur |
|---|---|
| 1 x | powerCON TRUE1* |
| 3 x | etherCON/RJ45 |
| 6 x | DMX512-A Out (5pin XLR female) |
| 1 x | DMX512-A In (5pin XLR male) |
| 1 x | MIDI In (5pin DIN female) |
| 1 x | MIDI Out (5pin DIN female) |
| 1 x | LTC – Linear Time Code (3pin XLR female) |
| 1 x | Audio In (3pin XLR female) |
| 1 x | GPI – General Purpose Input (D-SUB DE9 female – remote control) |
| 2 x | DisplayPort 1.2 (external screens) |
| 2 x | S/PDIF In and Out |
| 3 x | USB 2.0 (type A) max. 500 mA |
| 3 x | USB 3.0 (type A) (2 sur le panneau avant) max. 900 mA |
| 2 x | Lumière d'appoint (4pin XLR female) |
*marque déposée de Neutrik AG, Liechtenstein

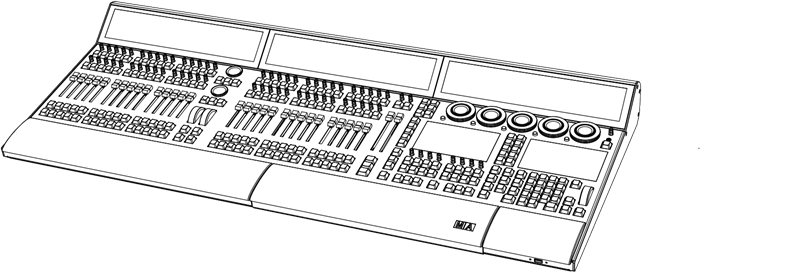

grandMA3 full-size CRV
| Données Techniques | |
|---|---|
| Paramètres | 20 480 |
| Tension de fonctionnement | 100-240 V AC, 50/60 Hz |
| Poids net | 33 kg / 73 lbs |
| Puissance | max. 300 VA |
| Dimensions (tiroir à clavier plié et fermé) | 1 213 x 539 x 169 mm / 48 x 22 x 7 in (largeur x profondeur x hauteur) |
| Dimensions (tiroir à clavier déplié et ouvert au maximum) | 1 213 x 644 x 169 mm / 48 x 26 x 7 in (largeur x profondeur x hauteur) |
Sorties grandMA3 full-size CRV
| Nombre | Connecteur |
|---|---|
| 1 x | powerCON TRUE1* |
| 3 x | etherCON/RJ45 |
| 6 x | DMX512-A Out (5pin XLR female) |
| 1 x | DMX512-A In (5pin XLR male) |
| 1 x | MIDI In (5pin DIN female) |
| 1 x | MIDI Out (5pin DIN female) |
| 1 x | LTC – Linear Time Code (3pin XLR female) |
| 1 x | Audio In (3pin XLR female) |
| 1 x | GPI – General Purpose Input (D-SUB DE9 female – remote control) |
| 5 x | DisplayPort 1.2 (external screens) |
| 2 x | S/PDIF In and Out |
| 3 x | USB 2.0 (type A) max. 500 mA |
| 3 x | USB 3.0 (type A) (2 on the front panel) max. 900 mA |
| 2 x | Lumière d'appoint (4pin XLR female) |
*marque déposée de Neutrik AG, Liechtenstein

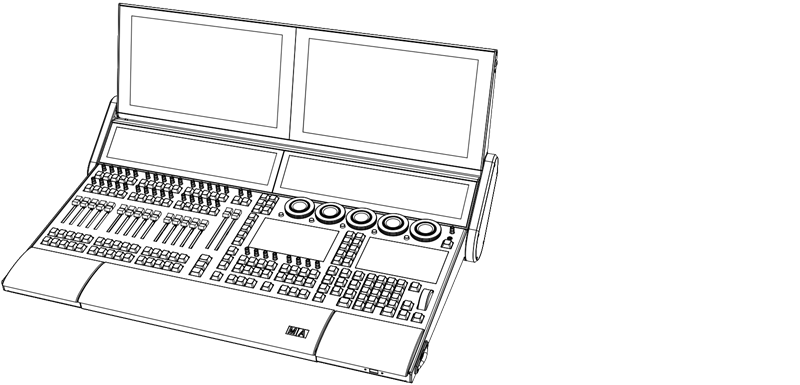

grandMA3 light
| Données Techniques | |
|---|---|
| Paramètres | 16 384 |
| Tension de fonctionnement | 100-240 V AC, 50/60 Hz |
| Poids net | 33 kg / 73 lbs |
| Puissance | max. 300 VA |
| Dimensions (tiroir à clavier plié et fermé) | 854 x 539 x 181 mm / 34 x 22 x 8 in (largeur x profondeur x hauteur) |
| Dimensions (déplié pour le fonctionnement) | 854 x 584 x 409 (max. 450) mm / 34 x 23 x 17 (max. 18) in (largeur x profondeur x hauteur) |
| Dimensions (tiroir à clavier déplié et ouvert au maximum) | 854 x 871 x 255 mm / 34 x 35 x 10 in (largeur x profondeur x hauteur) |
Sorties grandMA3 light
| Nombre | Connecteur |
|---|---|
| 1 x | powerCON TRUE1* |
| 3 x | etherCON/RJ45 |
| 6 x | DMX-512-A Out (5pin XLR female) |
| 1 x | DMX-512-A In (5pin XLR male) |
| 1 x | MIDI In (5pin DIN female) |
| 1 x | MIDI Out (5pin DIN female) |
| 1 x | LTC – Linear Time Code (3pin XLR female) |
| 1 x | Audio In (3pin XLR female) |
| 1 x | GPI – General Purpose Input (D-SUB DE9 female – remote control) |
| 2 x | DisplayPort 1.2 (external screens) |
| 2 x | S/PDIF In and Out |
| 3 x | USB 2.0 (type A) max. 500 mA |
| 3 x | USB 3.0 (type A) (2 on the front panel) max. 900 mA |
| 2 x | Lumière d'appoint (4pin XLR female) |
*marque déposée de Neutrik AG, Liechtenstein

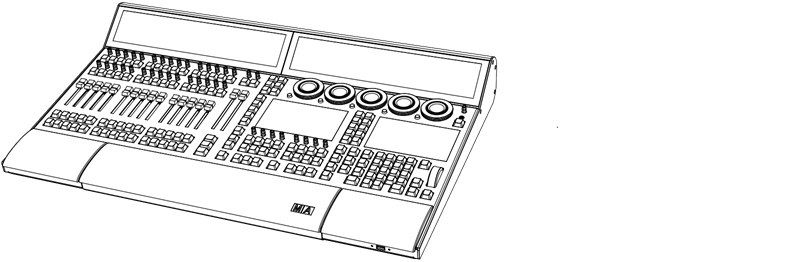

grandMA3 light CRV
| Données Techniques | |
|---|---|
| Paramètres | 16 384 |
| Tension de fonctionnement | 100-240 V AC, 50/60 Hz |
| Poids net | 25Kg / 56lbs |
| Puissance | max. 300 VA |
| Dimensions (tiroir à clavier plié et fermé) | 811 x 539 x 169 mm / 32 x 22 x 7 in (largeur x profondeur x hauteur) |
| Dimensions (tiroir à clavier déplié et ouvert au maximum) | 811 x 644 x 169 mm / 32 x 26 x 7 in (largeur x profondeur x hauteur) |
Sorties grandMA3 light CRV
| Nombre | Connecteur |
|---|---|
| 1 x | powerCON TRUE1* |
| 3 x | etherCON/RJ45 |
| 6 x | DMX-512-A Out (5pin XLR female) |
| 1 x | DMX-512-A In (5pin XLR male) |
| 1 x | MIDI In (5pin DIN female) |
| 1 x | MIDI Out (5pin DIN female) |
| 1 x | LTC – Linear Time Code (3pin XLR female) |
| 1 x | Audio In (3pin XLR female) |
| 1 x | GPI – General Purpose Input (D-SUB DE9 female – remote control) |
| 4 x | DisplayPort 1.2 (external screens) |
| 2 x | S/PDIF In and Out |
| 3 x | USB 2.0 (type A) max. 500 mA |
| 3 x | USB 3.0 (type A) (2 on the front panel) max. 900 mA |
| 2 x | Lumière d'appoint (4pin XLR female) |
*marque déposée de Neutrik AG, Liechtenstein

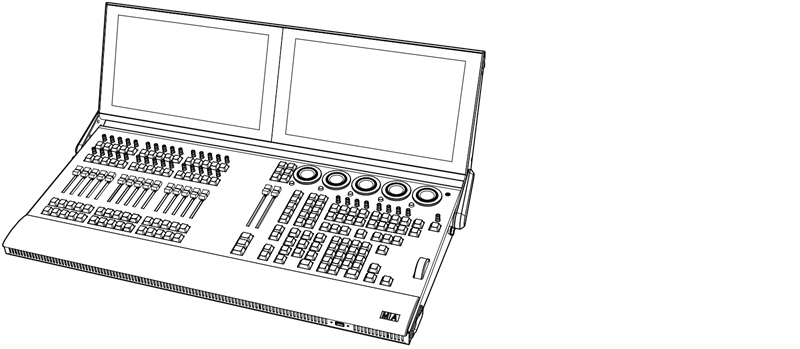

grandMA3 compact XT
| Données Techniques | |
|---|---|
| Paramètres | 8 192 |
| Tension de fonctionnement | 100-240 V AC, 50/60 Hz |
| Poids net | 20Kg / 45lbs |
| Puissance | max. 250 VA |
| Dimensions (tiroir à clavier plié et fermé) | 845 x 429 x 160 mm / 34 x 17 x 7 in (largeur x profondeur x hauteur) |
| Dimensions (tiroir à clavier déplié et ouvert au maximum) | 845 x 563 x 325 mm / 34 x 23 x 13 in (largeur x profondeur x hauteur) |
Sorties grandMA3 compact XT
| Nombre | Connecteurs |
|---|---|
| 1 x | powerCON TRUE1* |
| 3 x | etherCON/RJ45 |
| 6 x | DMX-512-A Out (5pin XLR female) |
| 1 x | DMX-512-A In (5pin XLR male) |
| 1 x | MIDI In (5pin DIN female) |
| 1 x | MIDI Out (5pin DIN female) |
| 1 x | LTC – Linear Time Code (3pin XLR female) |
| 1 x | Audio In (3pin XLR female) |
| 1 x | GPI – General Purpose Input (D-SUB DE9 female – remote control) |
| 1 x | DisplayPort 1.2 (external screen) |
| 2 x | S/PDIF In and Out |
| 3 x | USB 2.0 (type A) max. 500 mA |
| 2 x | USB 3.0 (type A) (1 on the front panel) max. 900 mA |
| 1 x | Lumière d'appoint (4pin XLR female) |
*marque déposée de Neutrik AG, Liechtenstein

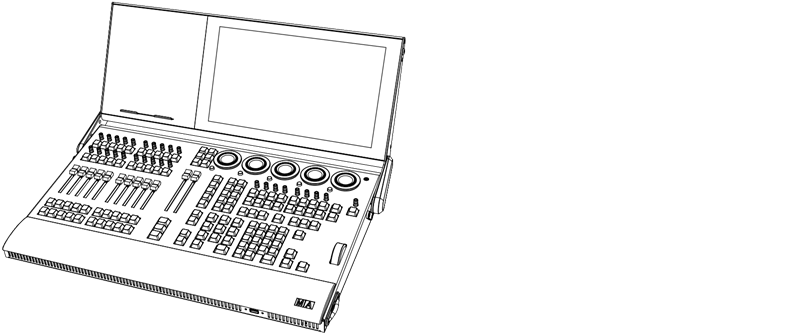

grandMA3 compact
| Données Techniques | |
|---|---|
| Paramètres | 8 192 |
| Tension de fonctionnement | 100-240 V AC, 50/60 Hz |
| Poids net | 16Kg / 36lbs |
| Puissance | max. 250 VA |
| Dimensions (tiroir à clavier plié et fermé) | 661 x 429 x 160 mm / 26 x 17 x 7 in (largeur x profondeur x hauteur) |
| Dimensions (tiroir à clavier déplié et ouvert au maximum) | 661 x 563 x 325 mm / 26 x 23 x 13 in (largeur x profondeur x hauteur) |
Sorties grandMA3 compact
| Number | Connector |
|---|---|
| 1 x | powerCON TRUE1* |
| 3 x | etherCON/RJ45 |
| 6 x | DMX-512-A Out (5pin XLR female) |
| 1 x | DMX-512-A In (5pin XLR male) |
| 1 x | MIDI In (5pin DIN female) |
| 1 x | MIDI Out (5pin DIN female) |
| 1 x | LTC – Linear Time Code (3pin XLR female) |
| 1 x | Audio In (3pin XLR female) |
| 1 x | GPI – General Purpose Input (D-SUB DE9 female – remote control) |
| 1 x | DisplayPort 1.2 (external screen) |
| 2 x | S/PDIF In and Out |
| 3 x | USB 2.0 (type A) max. 500 mA |
| 2 x | USB 3.0 (type A) (1 on the front panel) max. 900 mA |
| 1 x | Lumière d'appoint (4pin XLR female) |
*marque déposée de Neutrik AG, Liechtenstein

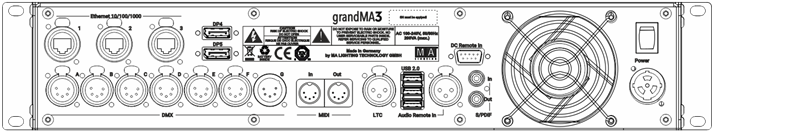

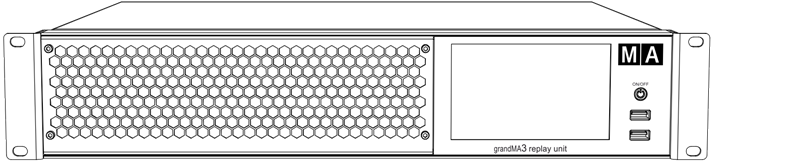

grandMA3 replay unit
| Données Techniques | |
|---|---|
| Paramètres | 8 192 |
| Tension de fonctionnement | 100-240 V AC, 50/60 Hz |
| Poids net | 6 kg / 14 lbs |
| Puissance | max. 200 VA |
| Dimensions | 482 x 372 x 87 mm / 19 x 15 x 4 in (largeur x profondeur x hauteur) |
Sorties grandMA3 replay unit
| Nombre | Connecteur |
|---|---|
| 1 x | powerCON TRUE1* |
| 3 x | etherCON/RJ45 |
| 6 x | DMX512-A Out (5pin XLR female) |
| 1 x | DMX512-A In (5pin XLR male) |
| 1 x | MIDI In (5pin DIN female) |
| 1 x | MIDI Out (5pin DIN female) |
| 1 x | LTC – Linear Time Code (3pin XLR female) |
| 1 x | Audio In (3pin XLR female) |
| 1 x | GPI – General Purpose Input (D-SUB DE9 female – remote control) |
| 2 x | DisplayPort 1.2 (external screens) |
| 2 x | S/PDIF In and Out |
| 5 x | USB 2.0 (type A) (2 on the front panel) max. 500 mA |
*marque déposée de Neutrik AG, Liechtenstein

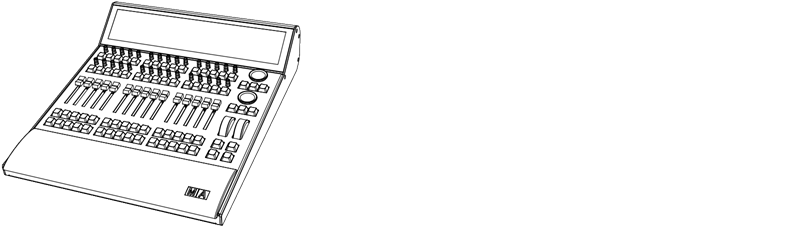

grandMA3 extension
| Données Techniques | |
|---|---|
| Paramètres | Aucun |
| Tension de fonctionnement | 100-240 V AC, 50/60 Hz |
| Poids net | 11 kg / 25 lbs |
| Puisance | max. 75 VA |
| Dimensions | 409 x 537 x 169 mm / 17 x 22 x 7 in (largeur x profondeur x hauteur) |
Sortie grandMA3 extension
| Nombre | Connecteur |
|---|---|
| 1 x | powerCON TRUE1* |
| 1 x | etherCON/RJ45 |
| 1 x | Lumière d'appoint (4pin XLR female) |
*marque déposée de Neutrik AG, Liechtenstein
