Installation
|
Indice: Installer la xPort Node DIN-Rail grandMA3 sur le rail selon la norme DIN EN 60715. |
|
Important: Installer la xPort Node DIN-Rail grandMA3 horizontalement de sorte que le terminal d'entrée soit situé en bas et le terminal DMX en haut. |
|
Avertissement: Pour que le dispositif puisse dissiper la chaleur, respecter une distance minimale de 30 mm au-dessus et au-dessous de la Node xPort DIN-Rail grandMA3. |
Installer la Node xPort DIN-Rail grandMA3 sur le rail.
- Monter la xPort Node DIN-Rail dans le tableau de distribution.

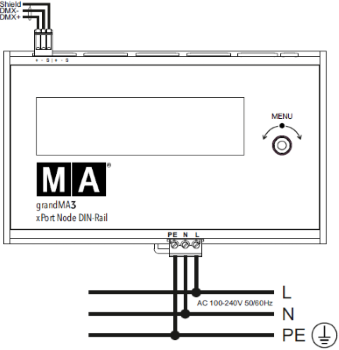

Connections

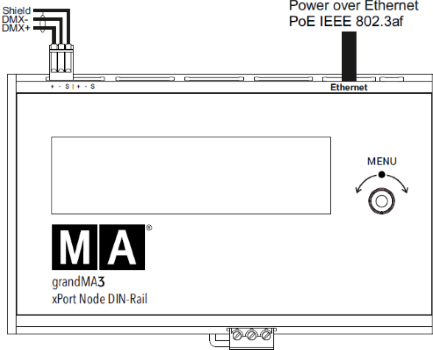

-ou-
| Power | |
|---|---|
| Connecteur | MC 1.5/ 3-ST1-5.08 |
| Câbles rigides | 0.75 mm² - 1.5 mm² (18-16 AWG) |
| Câbles souples |
0.75 mm² - 1.5 mm² (18-16 AWG) Les embouts de câbles sont autorisés. |
| Longueur de dénudage du fil | 7 mm |
| Couple de serrage | 0.22 Nm - 0.25 Nm |
| DMX | |
|---|---|
| Connecteur | FK-MC 0.5/ 3-ST-2.5 |
| Câbles rigides | 0.14 mm² - 0.5 mm² (26-20 AWG) |
| Câbles souples |
0.14 mm² - 0.5 mm² (26-20 AWG) Les embouts de câbles sont autorisés. |
| Longueur de dénudage du fil | 8 mm |
