Hinweis: Installieren Sie den grandMA3 xPort Node DIN-Rail auf einer DIN EN 60715 Hutschiene.

Wichtig: Installieren Sie den grandMA3 xPort Node DIN-Rail horizontal, sodass die Eingangsbuchse sich unten und der DMX-Anschluss oben befindet.

Warnung: Halten Sie für optimale Wärmeabführung einen Mindestabstand von 30 mm (ca. 2 Zoll) zwischen den grandMA3 xPort Node DIN-Rail Geräten ein.

1.  Installieren Sie den grandMA3 xPort Node DIN-Rail auf der Schiene.



2. Installieren Sie den xPort Node DIN-Rail im Schaltschrank.

---

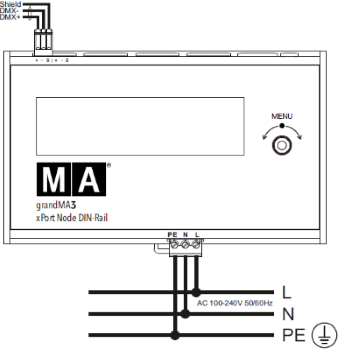

Anschlüsse

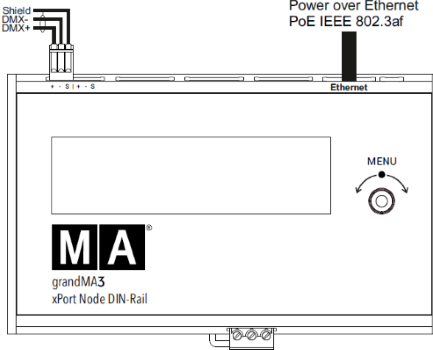

-oder-



Netzanschluss
Anschluss	MC 1,5/ 3-ST1-5,08
Starre Kabel	0,75 mm² - 1,5 mm² (18-16 AWG)
Flexible Kabel	0,75 mm² - 1,5 mm² (18-16 AWG) Aderendhülsen sind zulässig.
Abisolierlänge	7 mm
Drehmoment	0,22 Nm - 0,25 Nm

DMX
Anschluss	FK-MC 0,5/ 3-ST-2,5
Starre Kabel	0,14 mm² - 0,5 mm² (26-20 AWG)
Flexible Kabel	0,14 mm² - 0,5 mm² (26-20 AWG) Aderendhülsen sind zulässig.
Abisolierlänge	8 mm
