Données Techniques

Indice:
Les rails DIN xPort Node grandMA3 sont alimentés par une connexion électrique directe utilisant un connecteur de bloc terminal, un commutateur PoE ou un injecteur PoE.

Important:
N'utilisez que des câbles électriques suffisamment protégés (Ø min. = 3 x 1,0 mm²).
Le câble d'alimentation requis doit être conforme aux normes du pays.
Seul un personnel qualifié est autorisé à effectuer des travaux sur le câble d'alimentation!
 Important:
Utilisez le port USB uniquement pour les mises à jour. Ne connectez aucun périphérique (par exemple, souris, clavier).
Chaque sortie DMX512-A à 3 broches peut être configurée individuellement comme entrée DMX.
  • DMX: la longueur maximale du câble est de 350 m (dans des conditions idéales).
  • Utilisez un câble Ethernet CAT-5e ou supérieur. La longueur maximale du câble est de 75 m.

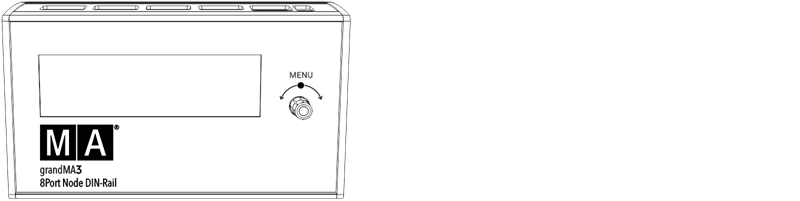

grandMA3 xPort Node DIN-Rail panneau avant

grandMA3 8Port Node DIN-Rail

Données Techniques
Paramètres Aucun
Affichage 3.9 '' TFT couleur
Tension de fonctionnement 100-240 V AC, 50/60 Hz
Tension de fonctionnement (PoE) IEEE 802.3af, 48 V DC/max. 12 W
Poids Net 1 kg / 3 lbs
Puissance max. 15 VA
Dimensions 150 x 50 x 90 mm / 6 x 2 x 4 po (largeur x profonduer x hauteur)


Sorties grandMA3 8Port Node DIN-Rail

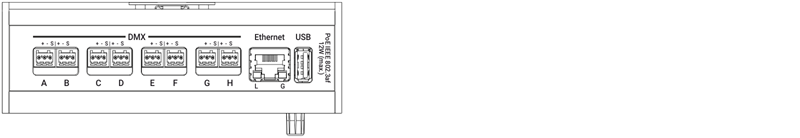

grandMA3 8Port Node DIN-Rail panneau arrière
Nombre Connecteur
8 x 3pin PCB connector (DMX512-A Out)
1 x RJ45
1 x USB 2.0 (type A)


grandMA3 4Port Node DIN-Rail

Données Techniques
Paramètres Aucun
Affichage 3.9 '' TFT couleur
Tension de fonctionnement 100-240 V AC, 50/60 Hz
Tension de fonctionnement (PoE) IEEE 802.3af, 48 V DC/max. 12 W
Poids Net 1 kg / 3 lbs
Puissance max. 15 VA
Dimensions 150 x 50 x 90 mm / 6 x 2 x 4 po (largeur x profonduer x hauteur)

Sorties grandMA3 4Port Node DIN-Rail

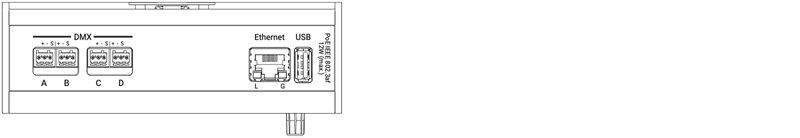

grandMA3 4Port Node DIN-Rail panneau arrière
Nombre Connecteur
4 x 3pin PCB connector (DMX512-A Out)
1 x RJ45
1 x USB 2.0 (type A)


grandMA3 2Port Node DIN-Rail

Données Techniques
Paramètres Aucun
Affichage 3.9 '' TFT couleur
Tension de fonctionnement 100-240 V AC, 50/60 Hz
Tension de fonctionnement (PoE) IEEE 802.3af, 48 V DC/max. 12 W
Poids Net 1 kg / 3 lbs
Puissance max. 15 VA
Dimensions 150 x 50 x 90 mm / 6 x 2 x 4 po (largeur x profonduer x hauteur)

Sorties grandMA3 2Port Node DIN-Rail

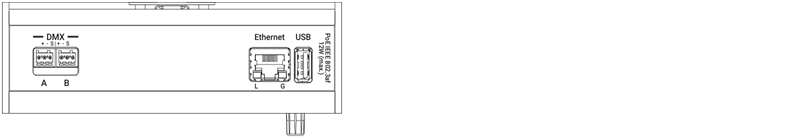

grandMA3 2Port Node DIN-Rail panneau arrière
Nombre Connecteur
2 x 3pin PCB connector (DMX512-A Out)
1 x RJ45
1 x USB 2.0 (type A)

grandMA3 onPC 8Port Node DIN-Rail 4k

Données Techniques
Paramètres 4 096 (HTP/LTP)
Paramètres Mode2 2 048 (HTP/LTP)
Affichage 3.9 '' TFT couleur
Tension de fonctionnement 100-240 V AC, 50/60 Hz
Tension de fonctionnement (PoE) IEEE 802.3af, 48 V DC/max. 12 W
Poids Net 1 kg / 3 lbs
Puissance max. 15 VA
Dimensions 150 x 50 x 90 mm / 6 x 2 x 4 po (largeur x profonduer x hauteur)

grandMA3 onPC 4Port Node DIN-Rail 4k

Données Techniques
Paramètres 4 096 (HTP/LTP)
Paramètres Mode2 2 048 (HTP/LTP)
Affichage 3.9 '' TFT couleur
Tension de fonctionnement 100-240 V AC, 50/60 Hz
Tension de fonctionnement (PoE) IEEE 802.3af, 48 V DC/max. 12 W
Poids Net 1 kg / 3 lbs
Puissance max. 15 VA
Dimensions 150 x 50 x 90 mm / 6 x 2 x 4 po (largeur x profonduer x hauteur)

grandMA3 onPC 2Port Node DIN-Rail 2k

Données Techniques
Paramètres 4 096 (HTP/LTP)
Paramètres Mode2 1 024 (HTP/LTP)
Affichage 3.9 '' TFT couleur
Tension de fonctionnement 100-240 V AC, 50/60 Hz
Tension de fonctionnement (PoE) IEEE 802.3af, 48 V DC/max. 12 W
Poids Net 1 kg / 3 lbs
Puissance max. 15 VA
Dimensions 150 x 50 x 90 mm / 6 x 2 x 4 po (largeur x profonduer x hauteur)
