Données Techniques

Important:
N'utilisez que des câbles électriques suffisamment protégés (Ø min. = 3 x 1,0 mm²).
Le câble d'alimentation requis doit être conforme aux normes du pays.
Seul un personnel qualifié est autorisé à effectuer des travaux sur le câble d'alimentation!

Important:
Le câble d'alimentation et le connecteur ne sont pas inclus dans la livraison.
Hint:
Les processing units M, L, XL ont un panneau avant et arrière identique.

  • DMX : longueur maximale du câble 350 m (dans des conditions idéales).
  • Utilisez un câble Ethernet CAT-5e ou supérieur. Longueur max. du câble 75 m.

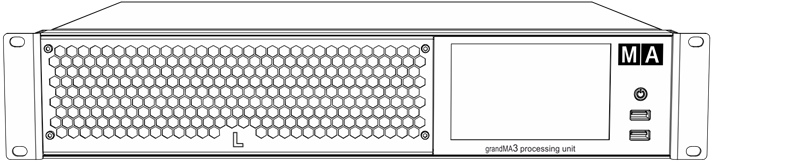

grandMA3 full-size panneau avant
Données Techniques processing unit M, L, XL
Tension de fonctionnement 100-240 V AC, 50/60 Hz
Poids net 5 kg / 12 lbs
Puissance max. 200 VA
Dimensions 482 x 372 x 87 mm / 19 x 15 x 4 po (largeur x profondeur x hauteur)
Paramètres
grandMA3 processing unit M 4 096
grandMA3 processing unit L 8 192
grandMA3 processing unit XL 16 384

Sorties grandMA3 processing unit M, L, XL

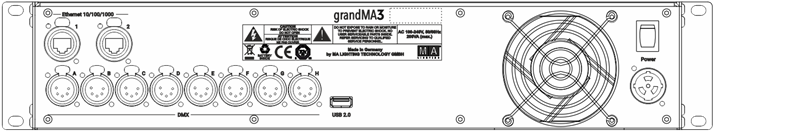

grandMA3 full-size panneau arrière
Nombre Connecteur
1 x powerCON TRUE1*
2 x etherCON/RJ45
8 x DMX512-A OUT (5pin XLR female)
3 x USB 2.0 (type A)

* marque déposée de Neutrik AG, Liechtenstein
