Données Techniques
|
Important: Utiliser des câbles protégés adéquatement (min. Ø = 3 x 1.0 mm²). Le câble de courant requis pour le branchement doit être conforme au standard du pays. Seul une personne qualifiée est autorisée à travailler sur le câble de courant! |
|
|
Important: Le câble et le connecteur ne sont pas inclus dans la livraison. |
- DMX: la longueur maximale du câble ne doit pas excéder 350 m (dans des conditions idéal).
- Utiliser un câble Ethernet de type CAT-5e ou supérieur. La longueur maximale du câble est de 75 m.
| Données Techniques | |
|---|---|
| Paramètres | 4 096 (HTP/LTP) |
| Paramètres Mode2 | Aucun |
| Tension | 100-240 V AC, 50/60 Hz |
| Poids net | 4 kg / 9 lbs |
| Puissance | max. 100 VA |
| Dimensions | 482 x 249 x 87 mm / 19 x 10 x 3.5 in |

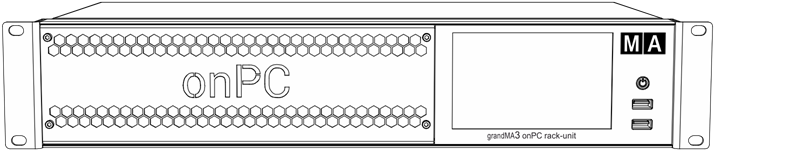

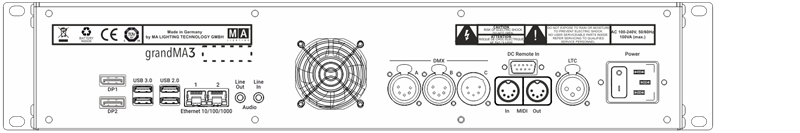

Sorties grandMA3 onPC rack-unit
| Nombre | Connecteur |
|---|---|
| 2x | DisplayPort 1.2 pour écrans externes |
| 2x | USB 3.0 (type A) max. 900 mA |
| 2x | USB 2.0 (type A) max. 500 mA |
| 2x | RJ 45 Ethernet 10 / 100 / 1000 |
| 1x | Audio Out (mini jack 3.5mm) |
| 1x | Audio In (mini jack 3.5mm) |
| 2x | DMX512-A OUT (5pin XLR female) |
| 1x | DMX512-A IN (5pin XLR male) |
| 1x | GPI General Purpose Interface (D-SUB DE9 female) DC Remote In |
| 1x | MIDI In (5pin DIN female) |
| 1x | MIDI Out (5pin DIN female) |
| 1x | LTC Linear Timecode (3pin XLR female) |
| 1x | IEC connector |
