Technische Daten
|
Wichtig: Ausreichend isolierte und geschützte Netzkabel verwenden (min. Ø = 3 x 1,0 mm²). Das Netzkabel muss den Standards des Landes entsprechen. Arbeiten am Netzkabel dürfen ausschließlich von qualifiziertem Personal durchgeführt werden! |
|
|
Wichtig: Netzkabel und Steckverbinder sind im Lieferumfang nicht enthalten. |
- DMX: Die maximale Kabellänge beträgt 350 m (unter idealen Bedingungen).
- CAT-5e Ethernet-Kabel oder höher verwenden; die maximale Kabellänge beträgt 75 m.
| Technische Daten | |
|---|---|
| Parameter | 4 096 (HTP/LTP) |
| Parameter Mode2 | nicht zutreffend (kein Mode2) |
| Betriebsspannung | 100-240 V AC, 50/60 Hz |
| Gewicht (ohne Verpackung) | 4 kg / 9 lbs |
| Anschlussleistung | max. 100 VA |
| Maße | 482 x 249 x 87 mm / 19 x 10 x 3.5 in |

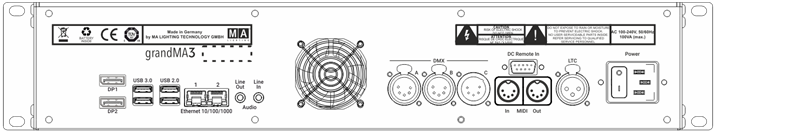

SteckverbindergrandMA3 onPC rack-unit
| Anzahl | Steckverbinder |
|---|---|
| 2x | DisplayPort (externe Bildschirme) |
| 2x | USB 3.0 (type A) max. 900 mA |
| 2x | USB 2.0 (type A) max. 500 mA |
| 2x | RJ 45 Ethernet 10 / 100 / 1000 |
| 1x | Audio Out (Miniklinke 3,5 mm) |
| 1x | Audio In (Miniklinke 3,5 mm) |
| 2x | DMX512-A OUT (5-polig XLR weiblich) |
| 1x | DMX512-A IN (5-polig XLR männlich) |
| 1x | GPI – General Purpose Input (D-SUB DE9 weiblich – DC Remote Control) |
| 1x | MIDI IN (5-polig DIN weiblich) |
| 1x | MIDI OUT (5-polig DIN weiblich) |
| 1x | LTC – Linear Time Code (3-polig XLR weiblich) |
| 1x | Kaltgeräteeinbaustecker |
