Guide De Démarrage

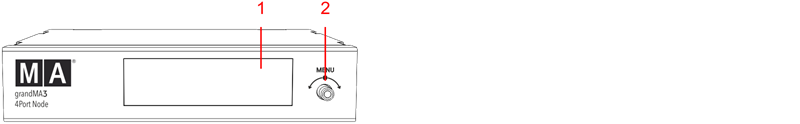

Affichage
Bouton rotatif

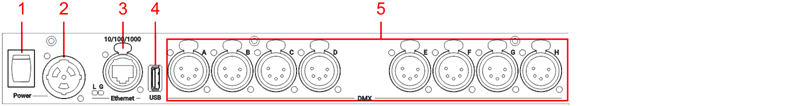

Interrupteur de courant
powerCON TRUE1
Ethernet avec L (link) et G (gigabit) LEDs
USB port
DMX

Mise en service

Déballer l'appareil.
Enlever le matériel de protection.
Placer l’appareil à l’intérieur sur une surface stable.
Brancher la xPort Node grandMA3 à votre PC ou laptop ou une console en utilisant un connecteur etherCON/RJ45.
Démarrer la console grandMA3 ou le logiciel grandMA3 onPC.
Allumer la xPort Node grandMA3:
-Insérer le connecteur IEC au branchement correspondant.
-Brancher la prise principale de courant.
-Allumer l’interrupteur de courant:
-Mettre en position I.
-L'interrupteur s’illumine en rouge.
OU
Connecter la xPort Node PoE grandMA3 au réseau électrique à l'aide d'un commutateur PoE ou d'un injecteur PoE.
L'appareil se met en marche.
Pour faire des ajustements de base, tourner le bouton rotatif en avant de l'appareil.
Pour éteindre la xPort Node grandMA3, mettre l'intérupteur en position O. Pour éteindre la xPort Node PoE grandMA3, débrancher le connecteur RJ45.

Important:
Vous pouvez déconnecter la xPort Node grandMA3 en utilisant le logiciel de la grandMA3 onPC. La sortie DMX sera alors interrompue immédiatement.

Software update

Pour mettre à jour un appareil grandMA3, télécharger le logiciel grandMA3 sur www.malighting.com.
L'installateur requis est appelé grandMA3 Software x.x.x.x.
Extrayer le fichier zip "grandMA3_stick_v.x.x.x.x.zip" et copier les dossiers EFI, ma, et le fichier update.scr dans le répertoire
racine de votre clé USB.
Insérer la clé USB dans un port USB.
Éteigner l'appareil grandMA3.
Allumer l'appareil grandMA3.
L'appareil grandMA3 commence à démarrer.
Suivre les instructions à l'écran pendant le processus de mise à jour.

Important:
Pour configurer l'appareil ou pour faire un update ou downdate, utiliser la console grandMA3 ou le logiciel grandMA3 onPC. Pour plus d'information, voir les sections Control Other MA Devices et Update the Software via Network Update dans le Mode d'emploi.
