Guide De Démarrage

grandMA3 I/O Node

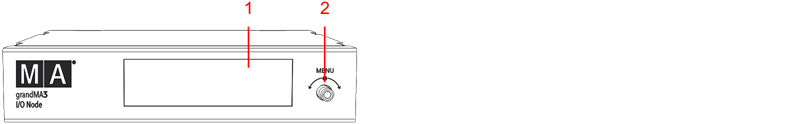

1. Affichage
2. Bouton rotatif

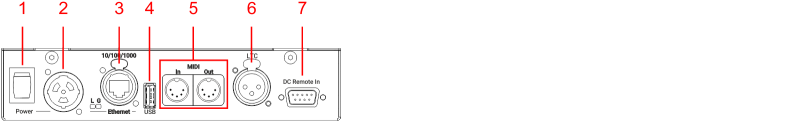

1. Interrupteur d'alimentation
2. powerCON TRUE1
3. Ethernet avec L (link) et G (gigabit) LEDs
4. USB 2.0
5. MIDI In & Out
6. LTC
7. DC Remote In



Mise en service

1. Déballer l'appareil.
2. Enlever le matériel de protection.
3. Placer l’appareil à l’intérieur sur une surface stable.
4. Allumer la I/O Node grandMA3:
   -Insérer le connecteur IEC au branchement correspondant.
   -Brancher la prise principale de courant.
   -Allumer l’interrupteur de courant:
   -Mettre en position I.
   -L'interrupteur s’illumine en rouge.
   OU
   Connecter la I/O Node PoE grandMA3 au réseau électrique à l'aide d'un commutateur PoE ou d'un injecteur PoE.
5. L'appareil se met en marche.
6. Pour faire des ajustements de base, tourner le bouton rotatif en avant de l'appareil.
7. Pour éteindre la I/O Node grandMA3, mettre l'intérupteur en position O.  Pour éteindre la I/O Node PoE grandMA3, débranchez le connecteur RJ45.

Software update

1. Pour mettre à jour un appareil grandMA3, téléchargez le logiciel grandMA3 sur www.malighting.com.
   L'installateur requis est appelé grandMA3 Software x.x.x.x.
2. Extrayez le fichier zip et copiez les dossiers EFI et ma et le fichier update.scr dans le répertoire racine de votre clé USB.
3. Insérez la clé USB dans le port USB de l'appareil.
4. Éteignez l'appareil grandMA3
5. Allumez l'appareil grandMA3.
6. Suivez les instructions à l'écran pendant le processus de mise à jour.

Important: Pour configurer l'appareil ou pour faire un update ou downdate, utilisé la console grandMA3 ou le logiciel grandMA3 onPC. Pour plus d'information, voir les sections Control Other MA Devices et Update the Software via Network Update dans le Mode d'emploi disponible sous www.malighting.com.

grandMA3 I/O Node DIN-Rail

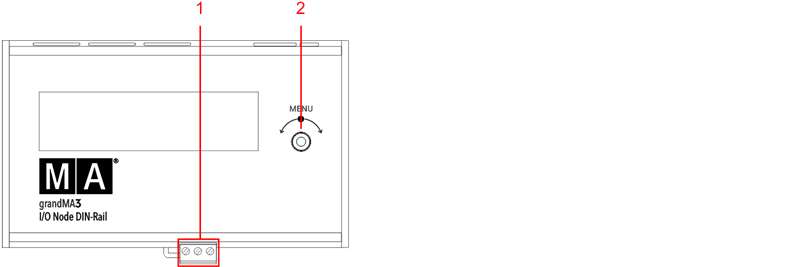

1. Bornier
2. Bouton rotatif

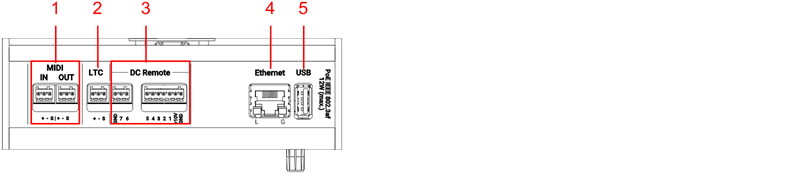

1. MIDI In & Out
2. LTC
3. DC Remote In
4. Ethernet avec L (link) and G (gigabit) LEDs
5. USB 2.0

Mise en service

1. Déballer l'appareil.
2. Elever le matériel de protection.
3. Installer l'appareil sur un rail. Pour plus d'informations, voir Installation.
4. Connecter la I/O Node DIN-Rail grandMA3 au réseau électrique à l'aide d'un connecteur de bornier, d'un commutateur PoE ou d'un injecteur PoE.
5. L'appareil se met en marche.
6. Pour faire des ajustements de base, tourner le bouton rotatif en avant de l'appareil.
7. Pour éteindre la I/O Node DIN-Rail grandMA3, débranchez le connecteur RJ45 ou le connecteur du bornier.

Software update

1. Pour mettre à jour un appareil grandMA3, téléchargez le logiciel grandMA3 sur www.malighting.com.
   L'installateur requis est appelé grandMA3 Software x.x.x.x.
2. Extrayez le fichier zip et copiez les dossiers EFI et ma et le fichier update.scr dans le répertoire racine de votre clé USB.
3. Insérez la clé USB dans le port USB de l'appareil.
4. Éteignez l'appareil grandMA3
5. Allumez l'appareil grandMA3.
6. Suivez les instructions à l'écran pendant le processus de mise à jour.

Important: Pour configurer l'appareil ou pour faire un update ou downdate, utilisé la console grandMA3 ou le logiciel grandMA3 onPC. Pour plus d'information, voir les sections Control Other MA Devices et Update the Software via Network Update dans le Mode d'emploi.
