Quick Start

grandMA3 I/O Node

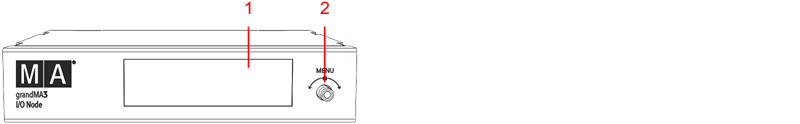

1. Display
2. Drehregler

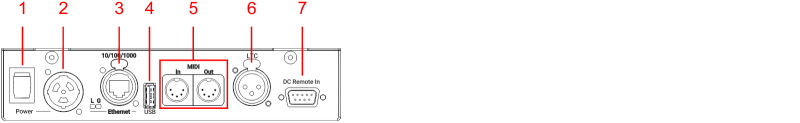

1. Netzschalter
2. powerCON TRUE1
3. Ethernet mit L (link) und G (gigabit) LEDs
4. USB-Anschluss
5. MIDI In & Out
6. LTC
7. DC Remote In



Inbetriebnahme

1. Gerät auspacken.
2. Verpackungsmaterial entfernen.
3. Gerät in einem geschlossenen Raum auf eine stabile Fläche stellen.
4. Den grandMA3 I/O Node einschalten:
   -powerCON TRUE1 mit der dafür vorgesehenen Buchse verbinden.
   -Hauptstecker an die Steckdose anschließen.
   -Netzschalter auf I stellen. (Der Netzschalter leuchtet rot.)
   ODER
   -Den grandMA3 I/O Node PoE direkt über einen PoE Switch oder PoE Injector ans Netz anschließen.
5. Das Gerät startet.
6. Um Grundeinstellungen vorzunehmen, den Drehregler an der Frontblende bedienen.
7. Um den grandMA3 I/O Node auszuschalten, Netzschalter auf O stellen oder beim grandMA3 I/O Node PoE den RJ45 Stecker ziehen.

Software aktualisieren

1. Besuchen Sie www.malighting.com, um die aktuellste Software herunterzuladen.
   Der benötigte Installer heißt grandMA3 Software x.x.x.x.
2. Entpacken Sie die Zip-Datei und kopieren Sie die Ordner EFI und ma sowie die Datei update.scr in das Root-Verzeichnis Ihres USB-Sticks.
3. Stecken Sie den USB-Stick in den USB-Anschluss am Gerät.
4. Schalten Sie das Gerät aus.
5. Schalten Sie das Gerät ein.
6. Folgen Sie während des Update-Vorgangs den Bildschirmanweisungen.

Wichtig: Um das Gerät zu konfigurieren oder ein Update oder Downdate durchzuführen, verwenden Sie eine grandMA3 Konsole oder Ihren PC oder Ihr Laptop mit grandMA3 onPC Software. Für weitere Informationen siehe die Abschnitte Control Other MA Devices und Update the Software via Network Update im grandMA3 Online Benutzerhandbuch unter www.malighting.com.



grandMA3 I/O Node DIN-Rail

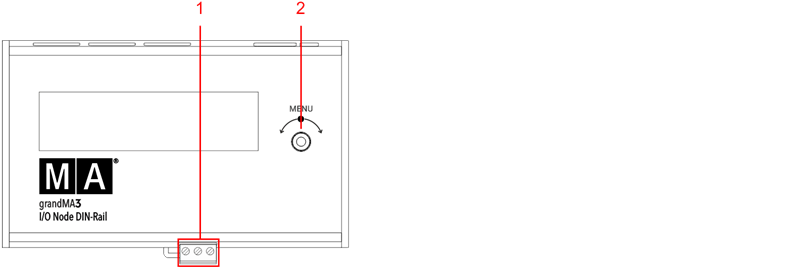

1. Klemmleiste für Netzanschluss
2. Drehregler



1. MIDI In & Out
2. LTC
3. DC Remote In
4. Ethernet mit L (link) und G (gigabit) LEDs
5. USB-Anschluss

Inbetriebnahme

1. Gerät auspacken und Verpackungs- und Polstermaterial entfernen.
2. Installieren Sie das Gerät auf der Hutschiene. Mehr Information unter Installation.
3. Den grandMA3 I/O Node DIN-Rail direkt über die Klemmleiste, einen PoE Switch oder PoE Injector ans Netz anschließen.
   Das Gerät startet.
4. Um Grundeinstellungen vorzunehmen, den Drehregler an der Frontblende bedienen.
5. Um den grandMA3 I/O Node DIN-Rail auszuschalten, trennen Sie das Gerät von der Stromversorgung.

Software aktualisieren

1. Besuchen Sie www.malighting.com, um die aktuellste Software herunterzuladen.
   Der benötigte Installer heißt grandMA3 Software x.x.x.x.
2. Entpacken Sie die Zip-Datei und kopieren Sie die Ordner EFI und ma sowie die Datei update.scr in das Root-Verzeichnis Ihres USB-Sticks.
3. Stecken Sie den USB-Stick in den USB-Anschluss am Gerät.
4. Schalten Sie das Gerät aus.
5. Schalten Sie das Gerät ein.
6. Folgen Sie während des Update-Vorgangs den Bildschirmanweisungen.

Wichtig: Um das Gerät zu konfigurieren oder ein Update oder Downdate durchzuführen, verwenden Sie eine grandMA3 Konsole oder Ihren PC oder Ihr Laptop mit grandMA3 onPC Software. Für weitere Informationen siehe die Abschnitte Control Other MA Devices und Update the Software via Network Update im grandMA3 Online Benutzerhandbuch unter www.malighting.com.
