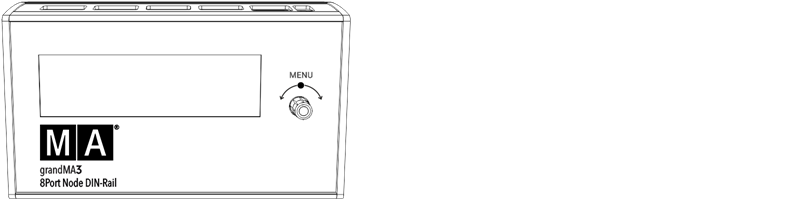

1. Bornier
2. Bouton rotatif

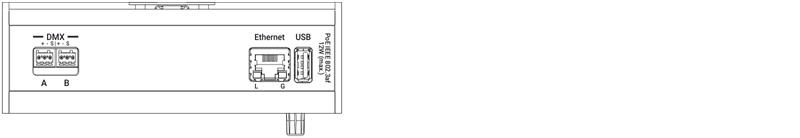

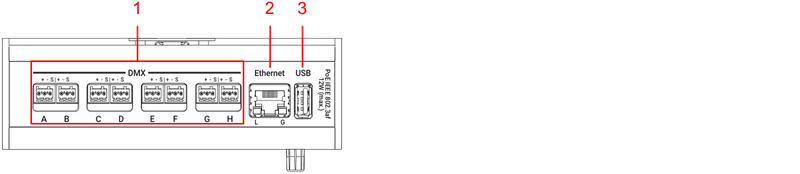

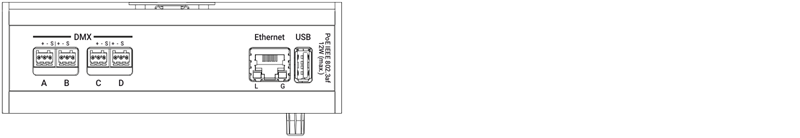

1. DMX
2. Ethernet avec L (link) and G (gigabit) LEDs
3. USB 2.0

Mise en service

1. Déballer l'appareil.
2. Elever le matériel de protection.
3. Installer l'appareil sur un rail. Pour plus d'informations, voir Installation.
4. Brancher la xPort Node DIN-Rail grandMA3 à votre PC ou laptop ou une console en utilisant un connecteur etherCON/RJ45.
5. Connecter la xPort Node DIN-Rail grandMA3 au réseau électrique à l'aide d'un connecteur de bornier, d'un commutateur PoE ou d'un injecteur PoE.
6. L'appareil se met en marche.
7. Pour faire des ajustements de base, tourner le bouton rotatif en avant de l'appareil.
8. Pour éteindre la xPort Node DIN-Rail grandMA3, débrancher le connecteur RJ45 ou le connecteur du bornier.



Software update

1. Pour mettre à jour un appareil grandMA3, télécharger le logiciel grandMA3 sur www.malighting.com. L'installateur requis est appelé grandMA3 Software x.x.x.x.
2. Extrayer le fichier zip "grandMA3_stick_v.x.x.x.x.zip" et copier les dossiers EFI, ma, et le fichier update.scr dans le répertoire racine de votre clé USB.
3. Insérer la clé USB dans un port USB.
4. Éteigner l'appareil grandMA3.
5. Allumer l'appareil grandMA3.
   L'appareil grandMA3 commence à démarrer.
6. Suivre les instructions à l'écran pendant le processus de mise à jour.

Important: Pour configurer l'appareil ou pour faire un update ou downdate, utilisé la console grandMA3 ou le logiciel grandMA3 onPC. Pour plus d'information, voir les sections Control Other MA Devices et Update the Software via Network Update dans le Mode d'emploi.
