grandMA3 User Manual Publication

Guide De Démarrage

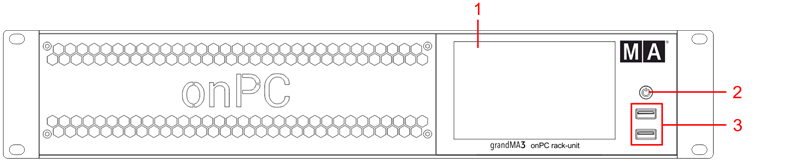

  1. Écran
  2. Touche Marche/Arrêt
  3. USB 2.0
grandMA3 onPC rack-unit panneau arrière
  1. DisplayPort 1+2
  2. USB 3.0
  3. USB 2.0
  4. Ethernet 1+2
  5. Line In+Out
  6. DMX A-C
  7. MIDI In+Out
  8. DC Remote Control
  9. LTC
  10. Interrupteur de courant + connecteur IEC


Branchement et mise en marche de l’appareil

  1. Déballer l'appareil.
  2. Enlever le matériel de protection.
  3. Placer l’appareil à l’intérieur sur une surface stable ou installer dans un rack 19".
  4. Brancher les écrans externes à la rack-unit en utilisant des connecteurs d'origine DisplayPort.
  5. Connecter un clavier externe ou une souris avec un port USB.
  6. Insérer le connecteur IEC dans la prise correspondante.
  7. Brancher la prise principale de courant.
  8. Allumer l'interrupteur de courant sur le panneau arrière.
  9. Appuyer sur la touche Marche/Arrêt sur le panneau avant.

Éteindre la rack-unit

Important :
N'appuyer pas sur la touche Marche/Arrêt pour éteindre l'appareil. Seulement si un arrêt brutal est nécessaire, appuyer sur la touche Marche/Arrêt et maintener-la enfoncée pendant plus de 3 secondes.

-Appuyer sur l'icone power en haut de la barre de contrôle pour démarrer le processus de fermeture de la console ou de l'application onPC ou fermer le logiciel onPC en utilisant shutdown keyword.

-Un pop-up d'avertissement s'ouvre:

-Appuyer sur OK.
-Fermer le système Windows.
-La rack-unit s'éteint.

Important:
Ne pas éteindre la rack-unit trop rapidement.
Assurez-vous d'attendre jusqu'à la fermeture complète de Windows.
L'écran et le ventilateur de la rack-unit doivent être éteints.

-Mettre l’interrupteur en position O.

Software update

  1. Pour mettre à jour un appareil grandMA3, téléchargez le logiciel grandMA3 sur www.malighting.com.
    L'installateur requis est appelé grandMA3 onPC Windows Hardware Image x.x.x.x.
  2. Extrayer le fichier zip et copier le fichier complet dans le répertoire racine de votre clé USB (FAT32 formatted, minimum 8 GB).
  3. Insérer la clé USB dans le port USB de l'appareil.
  4. Allumer l'appareil grandMA3.
  5. Quand nécessaire, appuyer sur la touche 8/F8 pour choisir "Boot from USB".
  6. Suivre les instructions à l'écran pendant le processus de mise à jour.
Pour plus d'information, voir la section Update grandMA3 onPC windows hardware dans le Mode d'emploi.

Important:
Pour configurer l'appareil ou pour faire un update ou downdate, utiliser la console grandMA3 ou le logiciel grandMA3 onPC. Pour plus d'information, voir les sections Update the Software via Network Update dans le Mode d'emploi.

Différentes Combinaisons

Appareil Branché à Paramètres
grandMA3 onPC rack-unit   4 096
grandMA3 onPC rack-unit + grandMA3 onPC 8/4/2Port Node 4 096
grandMA3 onPC rack-unit + grandMA3 processing unit M/L/XL 4 096


Important:
Peu importe les appareils branchés au logiciel grandMA3 onPC, le nombre de paramètres ne peut excéder 4 096.

Pour plus d'information, voir: Expand the Amount of Parameters topic.
