grandMA3 User Manual Publication
Guide De Démarrage

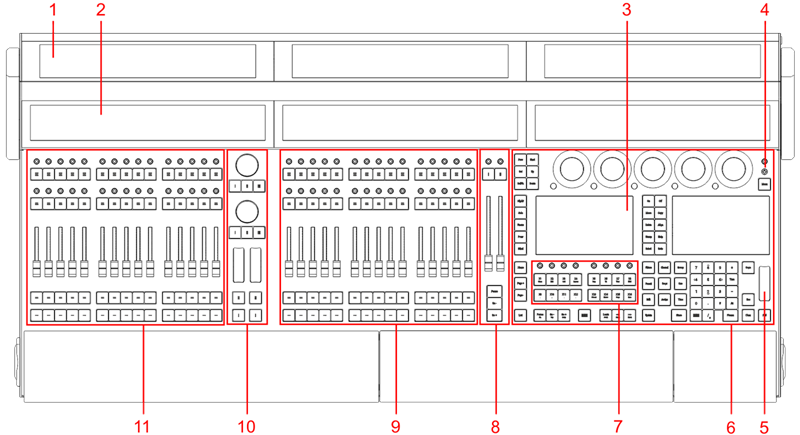

  1. Screens 1-3
  2. Letterbox screens 8-10
  3. Command screens 6+7
  4. Touche Marche/Arrêt
  5. Level wheel
  6. Aire Command
  7. Section Xkeys
  8. Aire Master
  9. Aire Executor à droite avec 3 sections Executor
  10. Aire Custom
  11. Aire Executor à gauche avec 3 sections Executor

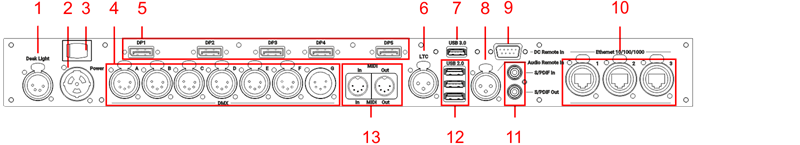

grandMA3 full-size CRV panneau arrière
  1. Lumière d'appoint
  2. powerCON TRUE1
  3. Interrupteur d'alimentation
  4. DMX A-G
  5. DisplayPort 1-5
  6. LTC
  7. USB 3.0
  8. Audio Remote In
  9. DC Remote Control
  10. Ethernet 1-3
  11. S/PDIF In+Out
  12. USB 2.0
  13. MIDI In+Out
Hint:
Pour afficher les connecteurs du panneau arrière dans les écrans letterbox, écrire:
User name[Fixture]>Menu "Connectorview"

Allumer la console

  1. Déballer l'appareil.
  2. Enlever le matériel de protection et la couverture anti-poussière.
  3. Placer l'appareil à l'intérieur sur une surface stable.
  4. Connecter les moniteurs externes à la console à l'aide d'un connecteur DisplayPort natif.
  5. Démarrer la console grandMA3:
    -Insérer le connecteur powerCON TRUE1 au branchement correspondant.
    -Brancher la prise principale de courant.
    -Allumer l’interrupteur de courant (mettre en position I) sur le panneau arrière.
    -L'interrupteur s’illumine en rouge.
    -Appuyer sur la touche Marche/Arrêt sur le panneau avant.
    -L'appareil se met en marche.
    -Le dialogue de sélection du mode apparaît:

    -Toucher pour sélectionner un mode.


Éteindre la console

  1. Appuyer sur la touche Marche/Arrêt sur le panneau avant. Un pop-up d'avertissement apparaît:

  1. Appuyer sur OK. La console grandMA3 s'éteint.
  2. Metter l'interrupteur en position O.

Pour plus d'information, voir la section Shut down the System dans le Mode d'emploi.Software update

  1. Pour mettre à jour un appareil grandMA3, télécharger le logiciel grandMA3 sur www.malighting.com.
    Le programme d'installation requis s'appelle grandMA3 Software x.x.x.x.
  2. Extrayer le fichier zip "grandMA3_stick_v.x.x.x.x.zip" et copier les dossiers EFI, ma, et le fichier update.scr dans le répertoire racine de votre clé USB.
  3. Allumez l'intérrupteur d'allimentation sur le panneau arrière.
  4. Insérer la clé USB dans un port USB.
  5. Pour les appareils sans clavier interne (par exemple, la console compact grandMA3), connecter un clavier externe avec un port USB.
  6. Appuyez sur la touche Marche/Arrêt du panneau avant. L'appareil grandMA3 démarre.
  7. Appuyer plusieurs fois sur la touche 8/F8 du clavier intégré ou du clavier externe. Le gestionnaire de démarrage s'ouvre.
  8. Faire défiler la liste jusqu'à EFI USB Device à l'aide des touches fléchées.
  9. Appuyer sur la touche Enter du clavier (externe).
    La console commence à démarrer.
  10. Suivre les instructions à l'écran pendant le processus de mise à jour.
Important:
Pour configurer l'appareil ou pour faire un update ou downdate, utiliser la console grandMA3 ou le logiciel grandMA3 onPC. Pour plus d'information, voir les sections Control Other MA Devices et Update the Software via Network Update dans le Mode d'emploi.
